超五类单屏网线和六类单屏蔽网线的区别是什么(图文)

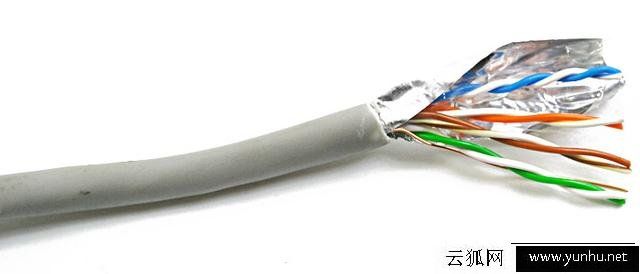

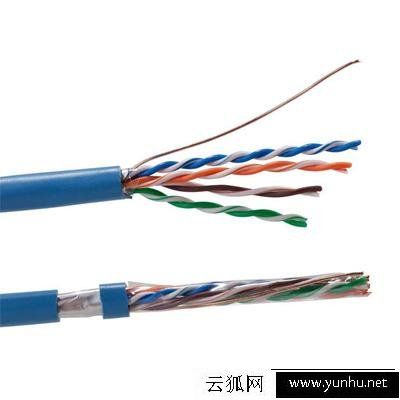

单屏蔽网线指的是内部有一层铝箔纸作为屏蔽层的网线，超五类单屏蔽网线内部结构是外皮+铝箔层+4对线芯、六类单屏蔽网线内部结构是外皮+铝箔层+十字骨架+4对线芯。

超五类单屏网线和六类单屏蔽网线的区别是什么？

  六类单屏蔽网线比超五类单屏蔽网线多了一个十字骨架，所以六类单屏蔽网线的外径比超五类单屏蔽网线的大，十字骨架主要是起到了抗干扰的作用。十字骨架会随着网线的长度变化而旋转角度，主要保持4对线芯的线对位置，有利于减少线对间的串扰，并且可以提高电缆的平衡特性，保证在安装过程中电缆的平衡结构不遭到破坏。

  六类单屏蔽网线比超五类单屏蔽网线除了内部结构的不同，主要它们之间的导体大小，传输距离和适用网络环境和性能不同。

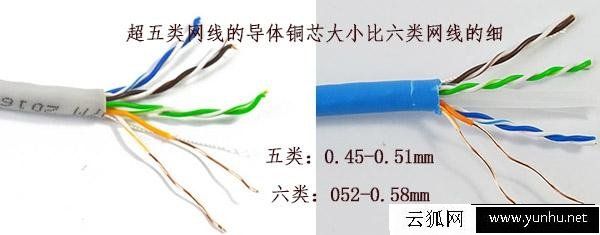

  超五类单屏蔽网线的导体大小一般是0.45-0.51mm，六类单屏蔽网线的导体大小一般是0.52-0.58mm左右。六类网线的铜芯要比超五类网线的要粗，所以在选择水晶头连接时，要分清超五类水晶头和六类水晶头。超五类水晶头内部插口是呈一排的，而六类水晶头内部插口呈上下排错开的。

  六类单屏蔽网线在各项参数都有大幅度的提高，带宽也扩展至250MHz，六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。

  超五类单屏蔽网线适用于百兆网络，无氧铜材质的网线大概可以传输100米左右，六类单屏蔽网线适用于千兆网线兼容百兆网络，无氧铜材质的网线大概可以120米左右。
