锐捷睿易二层交换机端口聚合命令

下面小编给大家分享一个锐捷中低端交换机二层端口聚合（AP）配置命令案例

1、组网需求

为了增加链路带宽，提高网络可靠性，现要在两台核心设备之间运行二层静态链路聚合。流量平衡算法使用源MAC关键字。

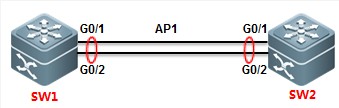

2、组网拓扑

3、配置要点

1）、将端口加入AP口

2）、配置AP口属性

3）、更改流量平衡算法为源MAC关键字

注意：

Vmware系统不支持LACP动态聚合，ESXi虚拟机服务器多网卡绑定有四种负载均衡方式,，虚拟机如果使用基于IP的负载均衡方式，Vmware配置手册中注明：如果本端选用基于IP的负载均衡模式，要求交换机端使用静态聚合技术，如果使用其他负载均衡模式，Vmware手册中注明，交换机端应禁用聚合，则交换机端只能使用普通模式而不能使用聚合

4、配置步骤

锐捷SW1交换机配置端口聚合命令：

SW1>enable
SW1#configure terminal
SW1(config)#interface range gigabitEthernet 0/1-2     ------>同时进入到g0/1-2口配置模式
SW1(config-if-range)#port-group 1                             ------>设置为AG1
SW1(config-if-range)#exit
SW1(config)#interface aggregateport 1                        ------>进入AG1口配置模式
SW1(config-if-AggregatePort 1)#switchport mode trunk  ------>将AG1口配置为trunk口
SW1(config-if-AggregatePort 1)#exit
SW1(config)#aggregateport load-balance src-mac        ------>更改流量平衡算法为源mac模式，默认为源MAC+目的MAC模式
SW1(config)#exit
SW1#wr

重要提示：

默认设备支持的流量均衡方式为  src-dst-mac ，在不同的场景模型中，用户流量的特征不同，可能并不能使流量负载均衡到其成员链路上，需要人工调整负载均衡的方式。

锐捷SW2交换机配置端口聚合命令：，类似于SW1交换机的配置，如下：

SW2>enable
SW2#configure terminal
SW2(config)#interface range gigabitEthernet 0/1-2
SW2(config-if-range)#port-group 1
SW2(config-if-range)#exit
SW2(config)#interface aggregateport 1
SW2(config-if-AggregatePort 1)#switchport mode trunk
SW2(config-if-AggregatePort 1)#exit
SW2(config)#aggregateport load-balance src-mac
SW2(config)#exit
SW2#wr

重要提示：

默认设备支持的流量均衡方式为  src-dst-mac ，在不同的场景模型中，用户流量的特征不同，可能并不能使流量负载均衡到其成员链路上，需要人工调整负载均衡的方式。

4、功能验证

1）、查看端口聚合汇总信息

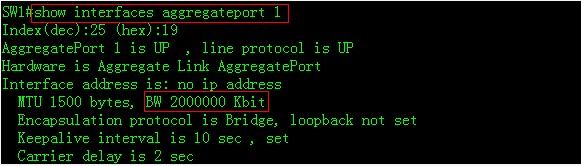

2）、查看AG1接口信息

3）、查看流量平衡方式

以上就是小编给大家分享的锐捷睿易二层交换机做端口聚合命令教程，欢迎大家采纳！
