机房电话配线架跳线接法图解(图文)

时间：2022-06-03 20:48:02 阅读：最新文章文档下载

说明：文章内容仅供预览，部分内容可能不全。下载后的文档，内容与下面显示的完全一致。下载之前请确认下面内容是否您想要的，是否完整无缺。

电话光端机设备在安装过程中必不可少的会碰到电话配线架跳线如何打线、配线的问题，下面就将配线架跳线的打线配线问题做图文解答，首先我们要准备工具-打线刀和剥线钳，当然还得有大对数电缆和配线架，好了，如下言归正传。

一、将电话配线架安装固定在网络机柜里。

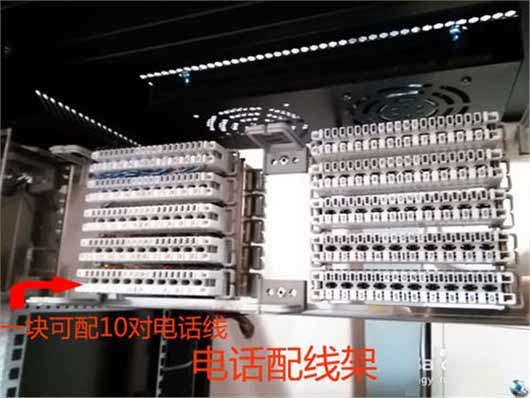

机房电话配线架跳线接法图解(图1)

二、大对数电缆打入电话配线架上口，电缆分主色（白红黑黄紫）和副色（蓝橙绿棕灰），主色和副色两两搭配，按顺序先后打线，如白蓝，白橙，最后压紫灰。

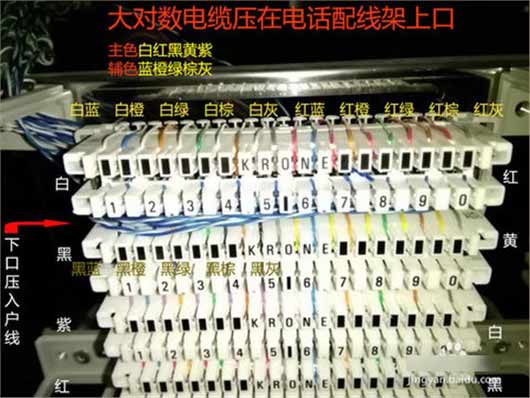

机房电话配线架跳线接法图解(图2)

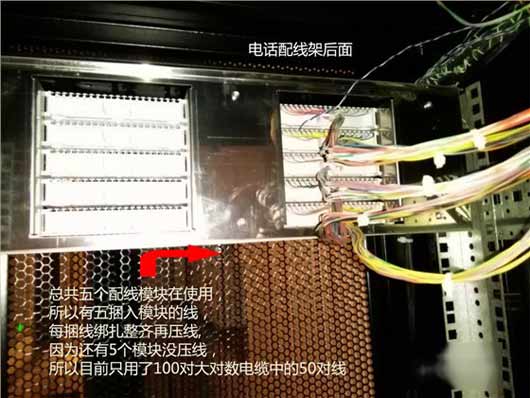

三、电话配线架后面如图总共有5个配线模块，有5组入模块的线缆，每组线绑扎整齐再压线，这样压前面的线缆就不会乱。

机房电话配线架跳线接法图解(图3)

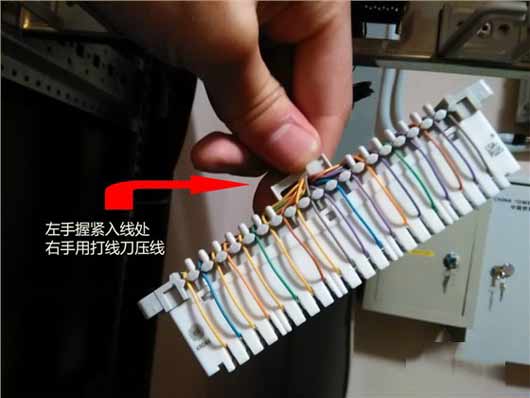

四、左手握紧入线出，右手用打线刀压线。

机房电话配线架跳线接法图解(图4)

按照以上的操作将大对数电缆打入配线架上口后，接下来用短跳线接下口和另一个配线架的上口，最后就是将电话光端机引出的电缆打入配线架下口完成安装。
