天玑9000是几纳米工艺-架构是什么

今天MediaTek举办天玑旗舰战略暨新平台发布会中，正式发布了天玑9000旗舰5G移动平台，在计算、游戏以及影像方面都进行了很大的优化升级。那么天玑9000是几纳米工艺制程呢，采用的什么架构？

天玑9000是几纳米

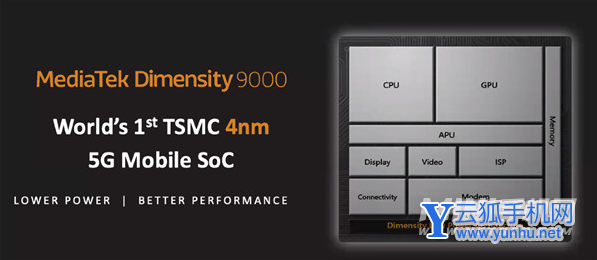

天玑9000采用的是台积电最新4nm先进制程，而且是全球首发。

根据台积电官方数据，相比最初的5nm工艺，4nm提升的性能绝对值不大，但功耗表现会有更明显的提升，而且和6nm比的话，升级幅度就更加明显了。

架构是什么

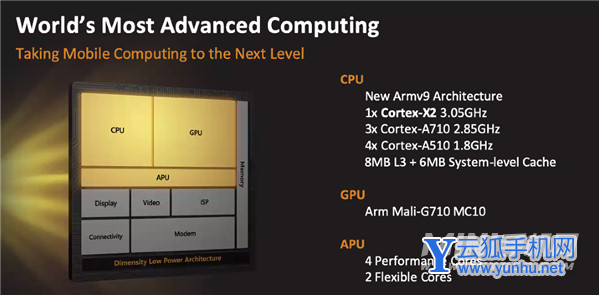

天玑9000 CPU采用面向未来十年的新一代Armv9架构，包含1个主频高达3.05GHz的Arm Cortex-X2超大核、3个主频高达2.85GHz的Arm Cortex-A710大核和4个主频为1.8GHz的Arm Cortex-A510能效核心。

内置14MB超大容量缓存组合，为智能手机提供超乎想象的强大计算性能。

天玑9000搭载Arm Mali-G710旗舰十核GPU，支持LPDDR5X内存，传输速率可达7500Mbps，支持双通道UFS3.1闪存，平台性能与能效提升的同时为全场景应用加速。

天玑9000集成MediaTek第五代AI处理器APU 590，采用高能效AI架构设计，充分发挥混和精度优势，灵活运用整数精度与浮点精度运算。

较上一代的性能和能效均提升4倍，为智能手机的拍照、视频、流媒体、游戏等万千应用提供高能效AI算力。
